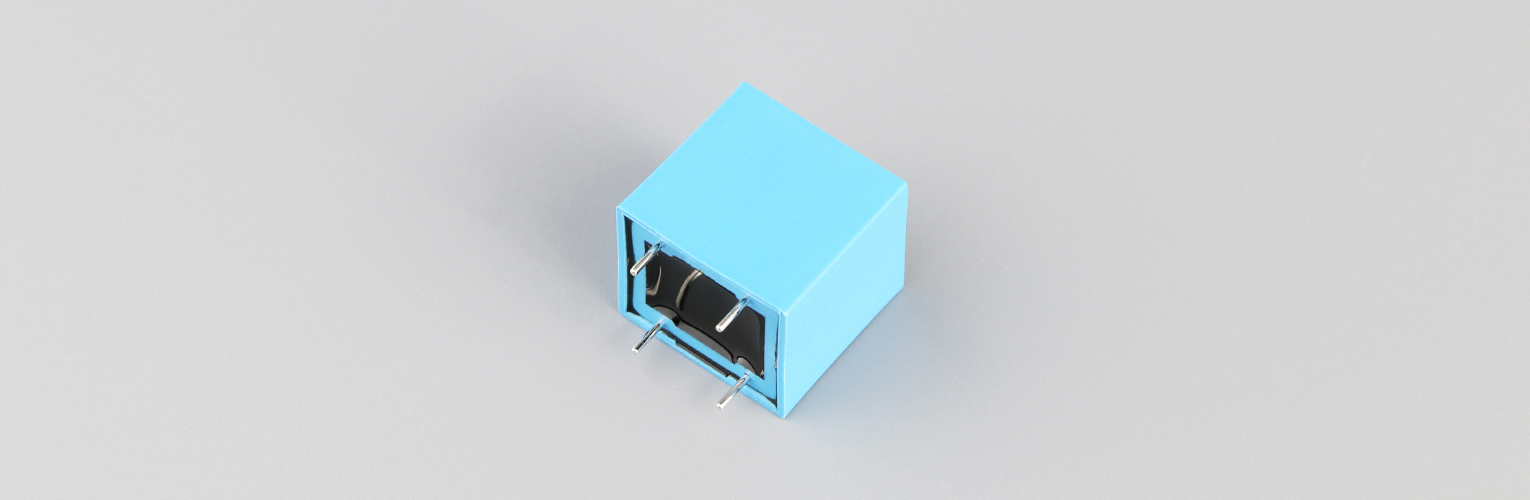

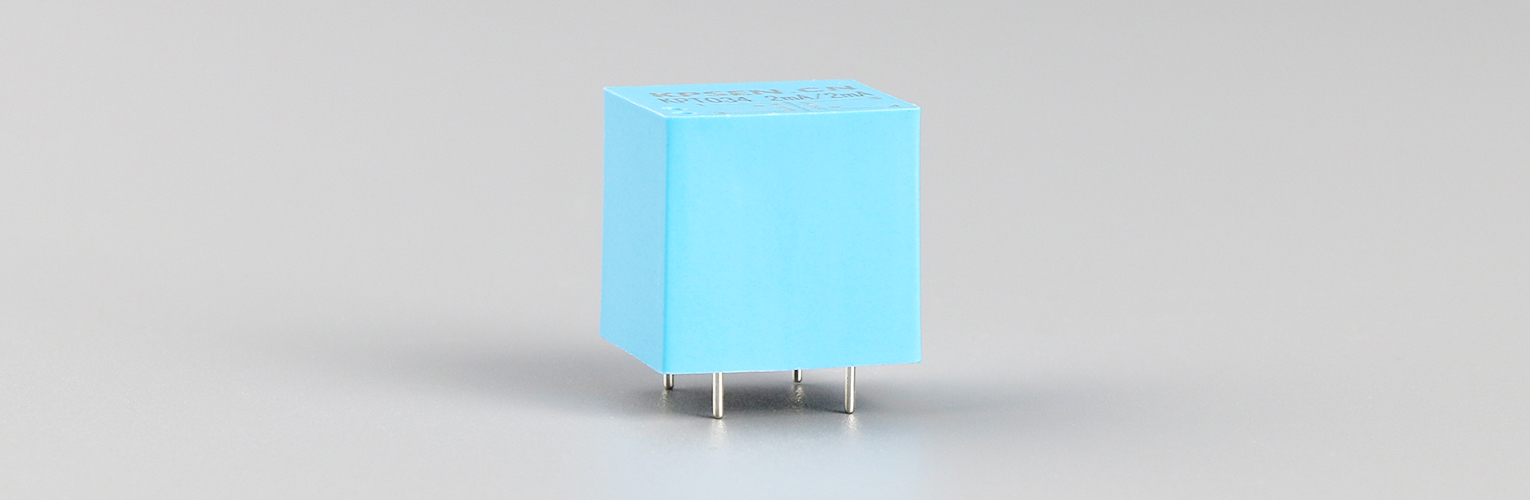

产品概述

输入电流：2mA；输出电流：2mA；电流变比：1000:1000

适用于将高电压信号转换为与之成正比的低电流信号，便于测量和保护设备的使用。

通过ISO 9001:2015 ；完全符合RoHS和REACH要求

功能特性

采用纳米晶磁芯（精度高，线性度好） 环氧灌封，安全可靠; 阻燃（符合 UL94- V0）; 环保（符合欧盟 RoHS和REACH标准） 体积小，重量轻，便于组装焊接。

检测过载电流 接地故障检测 计量 模拟到数字电路

使用环境∶温度-40℃~ +85℃, 储存环境∶温度-40℃~ +85℃, 相对湿度∶不大于 95%(25℃) 参考标准∶IEC 60044-1&GB&T 20840.1-2017&ANSI C57.13

参数规格

电气性能 ELECTRICAL PROPERTIES(at 25°C)
型号	输入电流	输出电流	匝比	线性范围	相位差	精度	负载电阻	耐压	工作频率
KPT034	2mA	2mA	1000:1000	5~120%	≤30’	0.2	≤20Ω	3000V	50Hz~60Hz

注意事项∶1、注意连接于互感器次级的负载，超过额定负载能力可能会导致精度降低或者饱和。

2、如上表没有适合您使用的产品，我司可根据您的技术和结构要求为您量身定制产品。

034

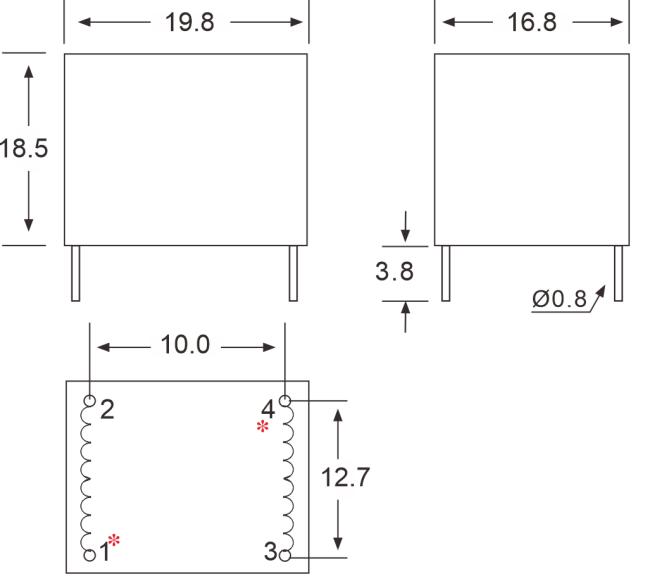

尺寸单位： (毫米mm）

尺寸公差： ±0.5mm(除非另有规定)，脚距公差：±0.3mm

注：除非要求，终端电阻和一匝初级不提供

检测电路

电压1 (2).png

注∶此原理图为互感器基础工作原理，可定制互感器取样电路。


如上图：并联电阻R直接输出电路，在电压互感器工作在额定电流2mA的状态下，电阻R不大于300Ω(输出最大饱和电压1V),二次负载为R。直接输出电路由于负载相位差变大，但是线性基本不变，仍优于0.1%。适合要求不高场合使用。图1中C可以起到一定的相位补偿作用，无相位要求可以不加。补偿量：△δ=-100πCR*3438′，此电路应选为负载为R的精密互感器。若还是采用0负载精密互感器的实际误差往负的方向偏移，但是线性度基本不变。
