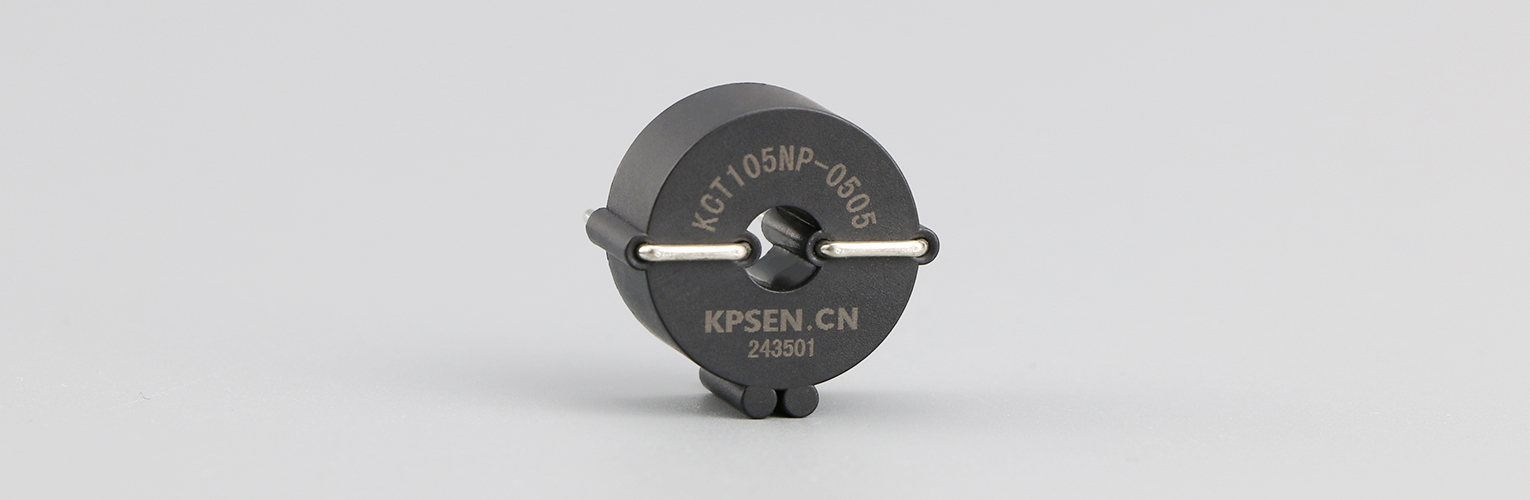

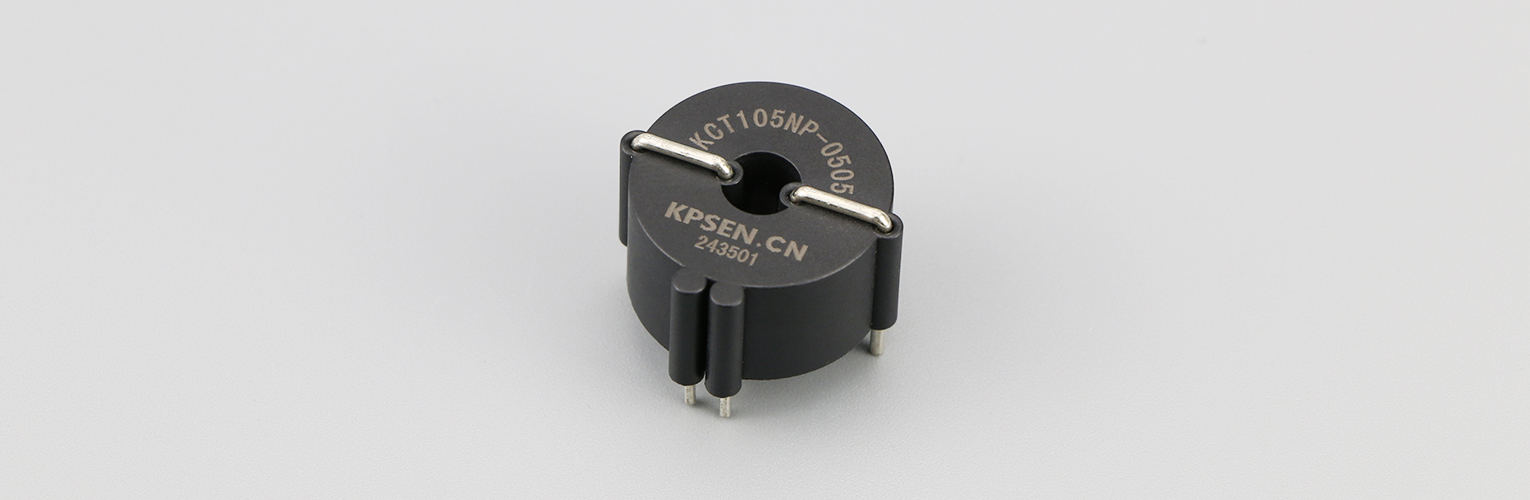

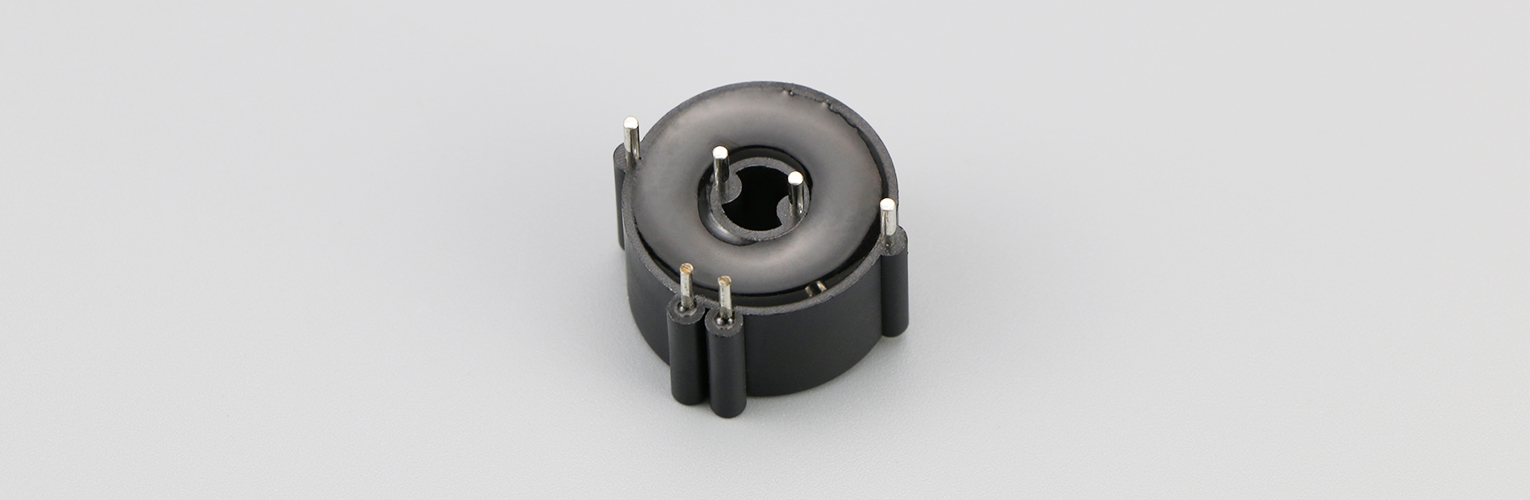

KCT105NP 电流互感器_初级内置式电流互感器_电流互感器_产品中心

额定电流：0~5A；次级输出：0~5mA；电流变比：1:500 / 1:1000 / 1:2000

适用于需要将大电流转换成小电流进行精密测的场合，或作为电气安全保护使用。

通过ISO 9001:2015 ；完全符合RoHS和REACH要求

采用纳米晶磁芯（精度高，线性度好） 环氧灌封，安全可靠; 阻燃（符合 UL94- V0）; 环保（符合欧盟 RoHS和REACH标准） 体积小，重量轻，便于组装焊接。

使用环境∶温度-40℃~ +85℃, 储存环境∶温度-40℃~ +85℃, 相对湿度∶不大于 95%(25℃) 参考标准∶IEC 60044-1&GB&T 20840.1-2017&ANSI C57.13

电气性能 ELECTRICAL PROPERTIES(at 25°C)
型号	额定电流	次级电流	最大电流	匝比	线性范围	相位差	精度	负载电阻	耐压	工作频率
KCT105NP-0505	5A	10mA	7A	500:1	5~120%	≤30’	0.2	≤10Ω	3000V	50Hz~20KHz
KCT105NP-1005	5A	5mA	7A	1000:1	5~120%	≤30’	0.2	≤10Ω	3000V	50Hz~20KHz
KCT105NP-2005	5A	2.5mA	10A	2000:1	5~120%	≤15’	0.1	≤20Ω	3000V	50Hz~20KHz

注意事项∶1、注意连接于互感器次级的负载，超过额定负载能力可能会导致精度降低或者饱和。

2、如上表没有适合您使用的产品，我司可根据您的技术和结构要求为您量身定制产品。

尺寸单位： (毫米mm）

尺寸公差： ±0.5mm(除非另有规定)，脚距公差：±0.3mm

注：1)一体式互感器。配有初级端,安装方便快捷

2)除非要求，终端电阻和一匝初级不提供

Vout=Is x RL RL≤20 Ohm

注∶此原理图为互感器基础工作原理，可为客户设计互感器取样电路
