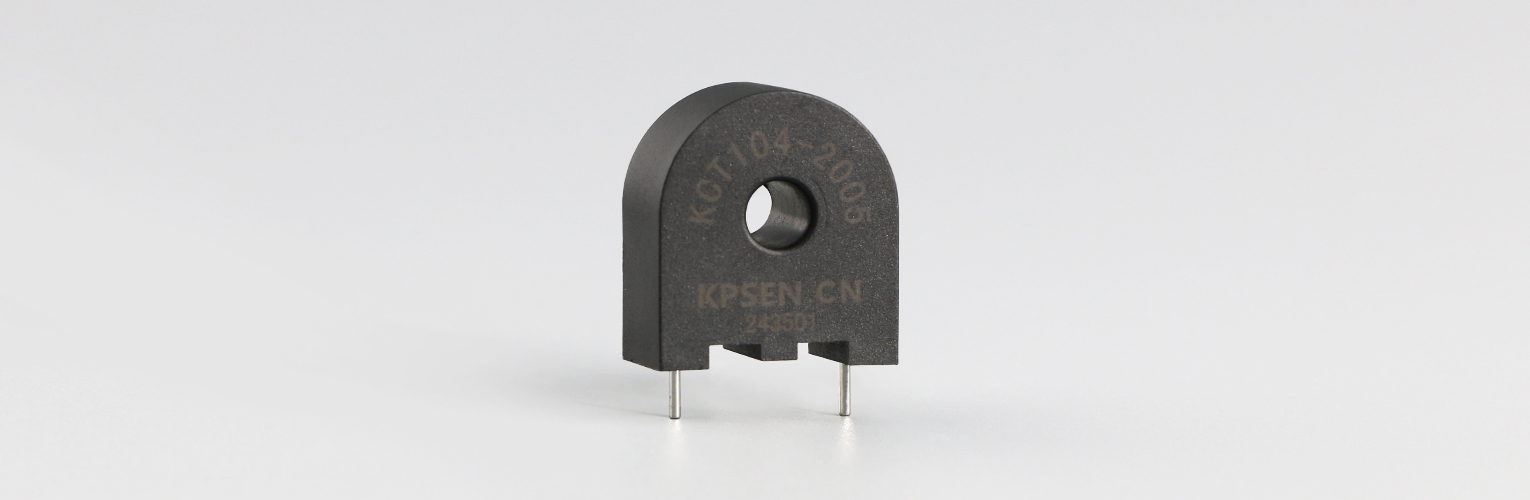

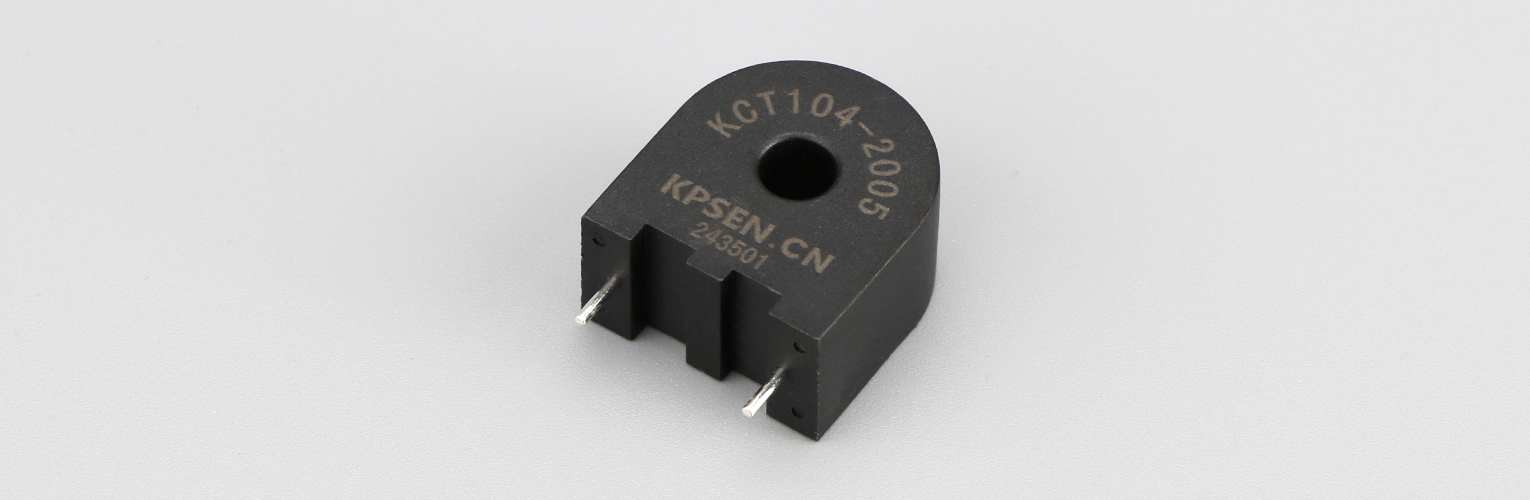

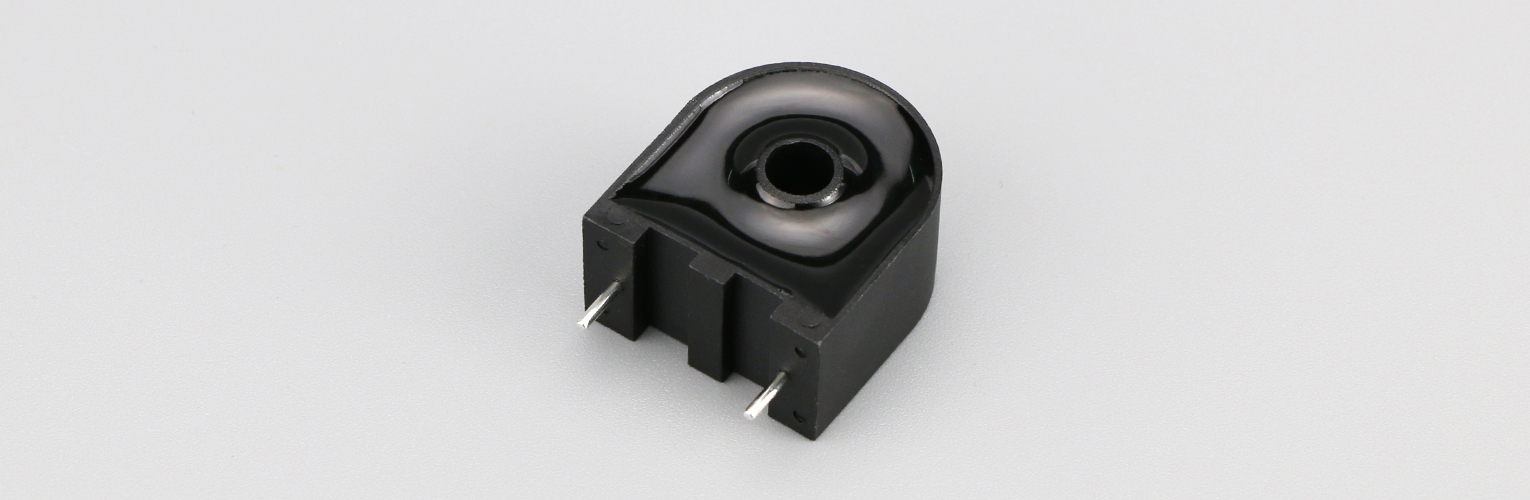

额定电流：0~40A；次级输出：0~20mA；电流变比：1:1000 / 1:2000
适用于需要将大电流转换成小电流进行精密测的场合，或作为电气安全保护使用。
通过ISO 9001:2015 ； 完全符合RoHS和REACH要求
采用纳米晶磁芯（精度高，线性度好）
环氧灌封，安全可靠;
阻燃（符合 UL94- V0）;
环保（符合欧盟 RoHS和REACH标准）
体积小，重量轻，便于组装焊接。
检测过载电流
接地故障检测
计量
模拟到数字电路
使用环境∶温度-40℃~ +85℃,
储存环境∶温度-40℃~ +85℃,
相对湿度∶不大于 95%(25℃)
参考标准∶IEC 60044-1&GB&
T 20840.1-2017&ANSI C57.13
电气性能 ELECTRICAL PROPERTIES(at 25°C) | ||||||||||
型号 | 额定电流 | 次级电流 | 最大电流 | 匝比 | 线性范围 | 相位差 | 精度 | 负载电阻 | 耐压 | 工作频率 |
KCT104-1005 | 5A | 5mA | 10A | 1000:1 | 5~120% | ≤25’ | 0.2 | ≤10Ω | 4000V | 50Hz~20KHz |
KCT104-2005 | 5A | 2.5mA | 20A | 2000:1 | 5~120% | ≤15’ | 0.1 | ≤20Ω | 4000V | 50Hz~20KHz |
KCT104-2032 | 32A | 16mA | 40A | 2000:1 | 5~120% | ≤10’ | 0.1 | ≤50Ω | 4000V | 50Hz~20KHz |
KCT104-2040 | 40A | 20mA | 50A | 2000:1 | 5~120% | ≤10’ | 0.1 | ≤50Ω | 4000V | 50Hz~20KHz |
注意事项∶1、注意连接于互感器次级的负载，超过额定负载能力可能会导致精度降低或者饱和。
2、如上表没有适合您使用的产品，我司可根据您的技术和结构要求为您量身定制产品。

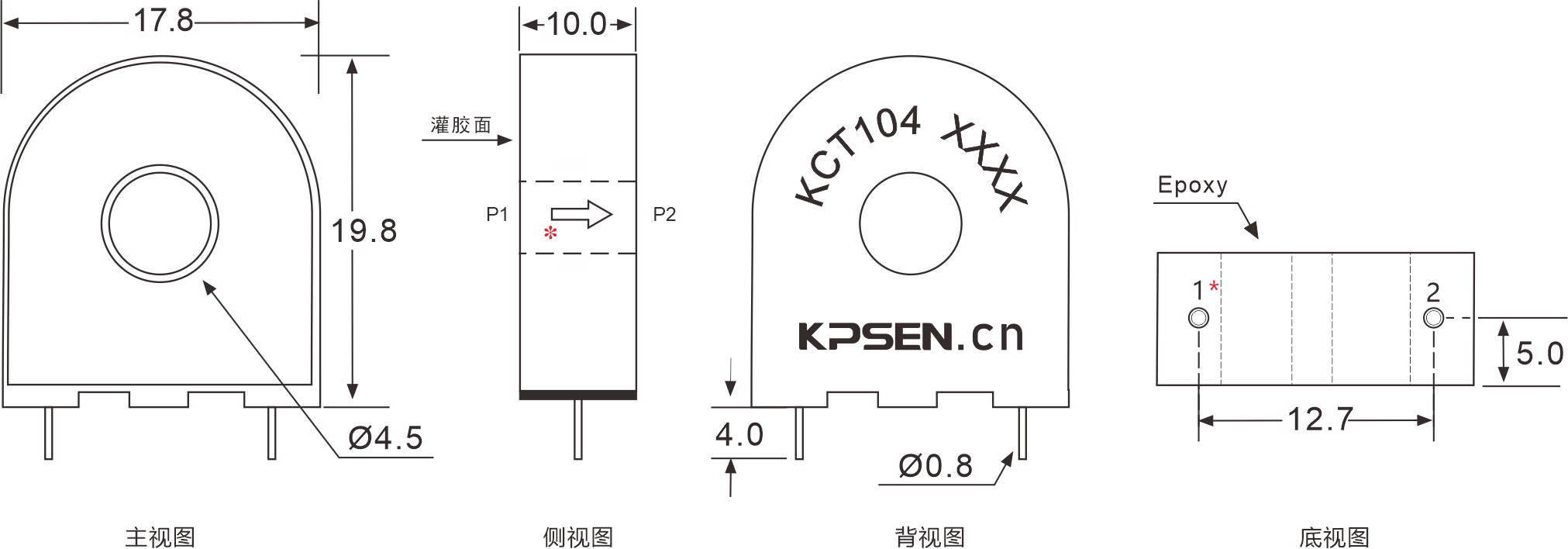

尺寸单位： (毫米mm）
尺寸公差： ±0.5mm(除非另有规定)，脚距公差：±0.3mm
注：除非要求，终端电阻和一匝初级不提供

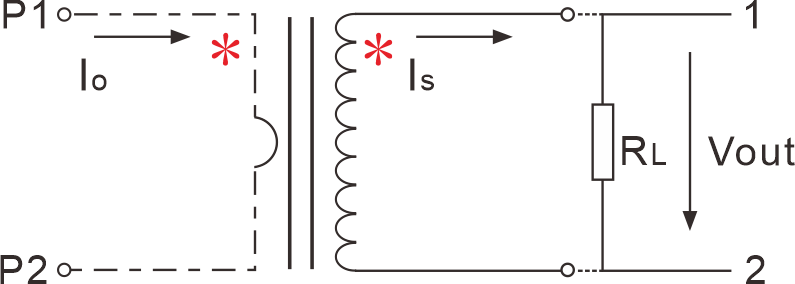

Vout=Is x RL RL=50 Ohm
注∶此原理图为互感器基础工作原理，可为客户设计互感器取样电路
