引言

       在当前科技飞速发展的时代，光伏发电和风力发电技术的进步使得直流电的使用范围愈加广泛。因此，对直流电流的精准检测变得尤为重要。霍尔电流传感器以其独特的优势，成为了这一领域的佼佼者。它结合了分流器和直流电流互感器的优点，同时有效规避了两者的不足，是一种高级的、可以实现主电路与电子控制电路隔离的测量设备。该设备以高精度、良好的线性特性及快速响应著称。本文旨在简要介绍霍尔电流传感器的工作原理及其分类，并重点讨论其在直流电流检测领域的应用。

一、霍尔电流传感器的原理及分类

1. 霍尔效应基础

霍尔电流传感器是基于著名的霍尔效应开发出来的磁场传感器。通过霍尔效应，我们可以探测到通过导体的电流产生的磁场。

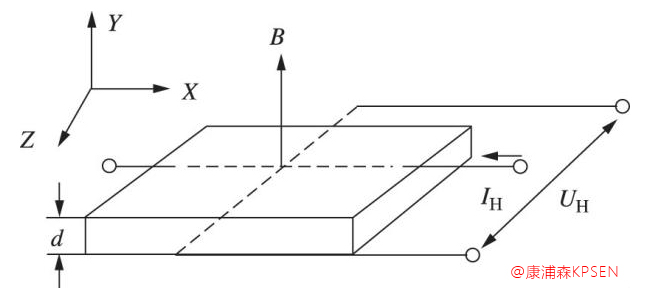

图１展示了霍尔效应的原理。

图１中UH表示霍尔电势

计算公式为：UH＝（RH/d）IHB

其中，RH是霍尔系数，由所用材料的性质决定；B是磁感应强度；d是材料的厚度。

2. 霍尔电流传感器的类型和工作原理

       根据不同的需求和应用场合，霍尔电流传感器可以分为多种类型，每种类型的设计和工作机制都有所不同。接下来，我们将深入探讨这些不同类型的霍尔电流传感器及其在直流电流检测中的应用。

       霍尔传感器的测量属于间接测量，可对各种类型的电流进行测量，从直流到几十千赫兹的交流。根据其结构可分为开环式和闭环式两种。

（1）开环式霍尔电流传感器

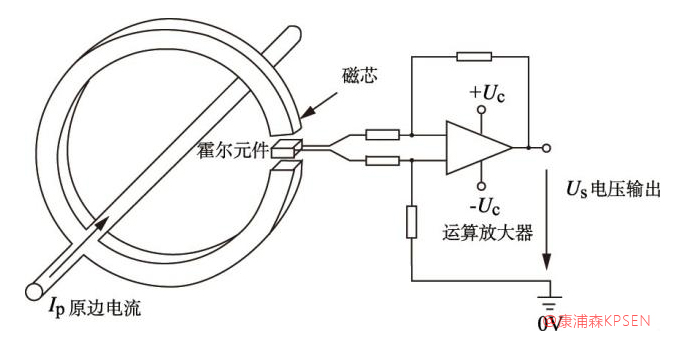

图2 开环式霍尔电流传感器

       通过对图2分析，可以了解到开环式霍尔电流传感器主要是由磁芯、霍尔元件和放大电路三部分构成。其中在磁芯上有一个开口气隙，霍尔元件置于气隙处。当有电流IP流过原边导体时，会在导体周围产生磁场强度与电流大小成正比的磁场，磁力线被磁芯聚集在气隙处，霍尔元件输出与气隙处磁感应强度成正比的电压信号，再由放大电路将该信号进行放大并输出。这一类传感器一般情况下可输出±10V左右的电压信号。为了增强传感器的电磁兼容性，传感器也可将电压信号变换为电流信号输出。

（2）闭环式霍尔电流传感器

       闭环式霍尔电流传感器与开环式相比，增加了一个补偿线圈，使得传感器具有更高的灵敏度和稳定性。在闭环式霍尔电流传感器中，当有电流IP流过原边导体时，会产生磁场，该磁场会被补偿线圈产生的磁场所抵消。通过调整补偿线圈中的电流，使其与原边电流成比例关系，从而实现对原边电流的测量。闭环式霍尔电流传感器具有较高的精度和较低的漂移特性，适用于对直流电流进行高精度测量的场景。

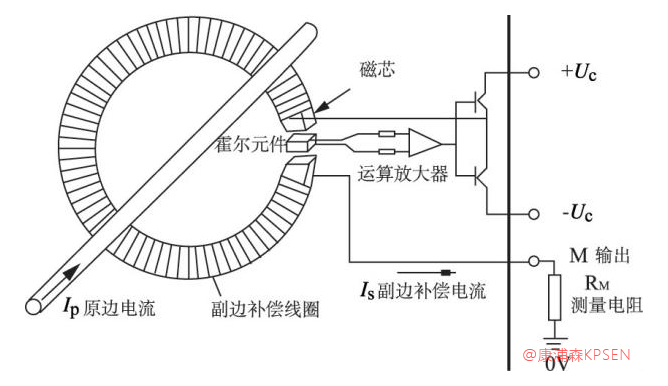

       如图3所示，闭环式霍尔电流传感器主要由磁芯、霍尔元件、放大电路和副边补偿绕组四个关键部分构成。其工作原理是，在工作过程中，放大电路接收到霍尔元件的输出信号后将其放大为电流信号，并提供给副边补偿绕组。这一副边补偿绕组将在磁芯中产生一个磁场，该磁场与由原边电流产生的磁场在气隙处大小相等而方向相反，从而抵消原有的磁场，形成一个负反馈闭环控制电路。

图3 闭环式霍尔电流传感器示意图

       如果在检测过程中副边电流过小，导致产生的磁场不足以抵消原边磁场，则放大电路会根据情况相应增大输出电流；反之则会减小输出电流，以此来维持气隙处磁场的平衡。当原边电流发生变动，会破坏气隙处磁场的平衡状态，此时负反馈闭环控制电路会及时对副边的输出电流进行调整，使磁场迅速恢复平衡。理论上，磁芯的气隙处在检测过程中应始终保持零磁通状态，这也是零磁通互感器及磁平衡霍尔电流传感器得名的原因。

（3）开环式和闭环式的区别

       在探讨霍尔电流传感器在直流电流检测中的应用及其选型时，理解开环式与闭环式传感器的不同至关重要。这两种类型的传感器各有特点，适用于不同的应用场景。了解它们之间的差异有助于选择更适合特定需求的产品，从而确保系统的准确性和可靠性。

二、霍尔传感器在直流电流检测中的应用

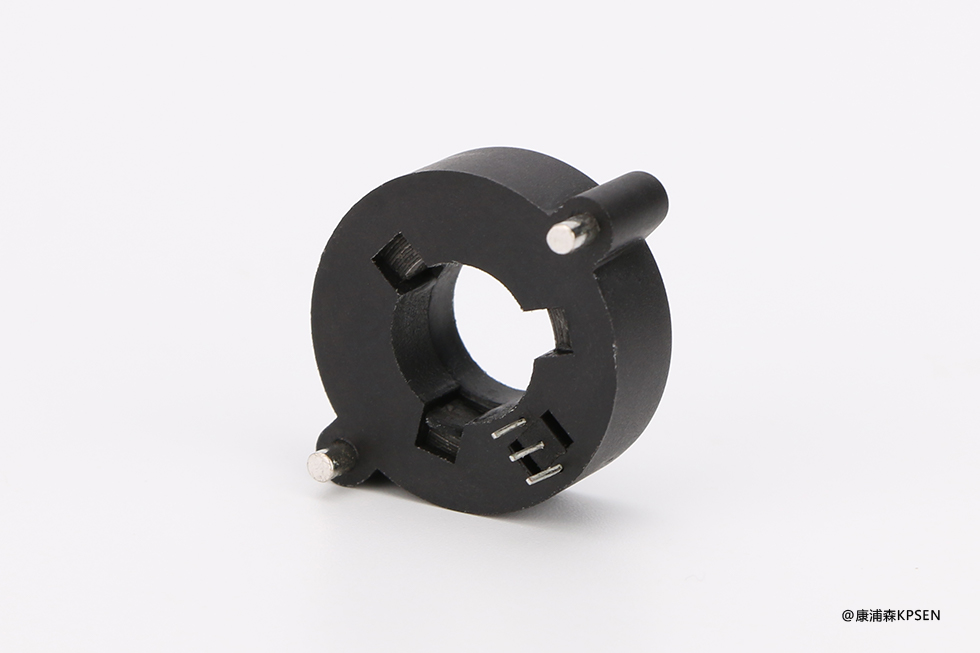

       在深入探究开环式与闭环式传感器带宽与精度的差异后，显而易见，闭环式电流传感器在直流电流检测领域展现出更广泛的应用潜力。以KCS10G型闭环式电流传感器为典型例子，我们可以进一步分析其在直流电流测量中的具体应用。这款传感器能对100A/200A/300A/400A/500A/600A/700A/800A等多档位电流进行准确测量，具备以下性能参数：线性范围为≤0.5%倍；精度及线性度在±1%以内；失调电压低于2.5V±20mV；响应时间少于7μs。

（1）应用过程中需注意的关键要点：

1. 确保电流传感器的穿心导体能够充分填满孔径，根据不同的传感器孔径，合理选择适合的铜排或铜棒等。

2. 在探讨霍尔电流传感器于直流电流检测领域的应用及选型问题时，我们必须深入考虑几个关键因素，确保所选传感器不仅符合技术规格，而且适应具体的应用场景。

3. 安装位置的选择至关重要。应避免将传感器安装在强磁场附近，例如变压器和大电流导体的周围，因为这些环境会严重影响传感器的准确性和稳定性。在电磁干扰较大的环境中，推荐使用二次输出为电流信号的传感器，并且应尽可能选择电流信号值较大的传感器以提高信噪比。

4. 关于技术指标的考量不容忽视。零点输出误差、基本误差、线性度误差、回差以及重复性误差等都是评估传感器性能的重要参数。这些技术指标直接关系到传感器的测量准确性和可靠性。

5. 运行环境的温度变化也是一个不可忽视的因素。由于霍尔元件主要由半导体材料构成，温度的变化会导致其内阻发生变化，因此在设计传感器时必须包含针对性的温度补偿电路，以确保在不同温度下传感器都能保持高度准确。

6. 为了提高检测精度，实际应用中还需注意以下几点：原边导线应放置于传感器内孔中心，避免偏移；原边导线应尽可能完全填满传感器内孔，避免留有空隙；需要测量的电流应尽量接近传感器的标准额定值IPN，以避免因电流过大或过小而影响测量精度。

（2）在选择霍尔电流传感器时，需要考虑以下因素：

1. 测量范围：根据实际需要选择合适的测量范围。

2. 精度要求：根据应用场景的精度要求选择合适的传感器。

3. 工作环境：考虑传感器的使用环境和工作条件，选择适合的封装形式和材料。

4. 价格因素：在满足性能要求的前提下，选择性价比高的产品。

 三、展望未来发展趋势

       随着技术的发展和创新，霍尔电流传感器的性能将进一步提升，应用领域也将更加广泛。未来的霍尔电流传感器可能会具有更高的精度、更好的温度稳定性和更强的抗干扰能力，以满足日益严苛的应用需求。
